柴油机水泵

柴油机驱防洪排涝水泵

产品分类: 柴油机水泵

产品名称:柴油机驱防洪排涝水泵

流量范围:50-4500米/时

扬程范围:3-20米

输送温度:输送介质温度为80℃以下

吸入压力:小于0.6MPa

密封形式:默认值是填料密封,可以定制机械密封,

密封材质:叶轮材质ht250,不锈钢304,不锈钢316,铜;轴材质默认45钢,可以定制不锈钢,其它配件铸铁

13808468195

产品概述:

一、概述


1、用途:

GHW型柴油机驱防洪排涝水泵为卧式、单级、单吸、前后开门结构、悬臂式泵。适用于输送清水或物理、化学性质类似于水的其它液体,被输送液体的温度不宜高于50C。广泛适用于农田排灌、工业和城市给排水等多种场合。

GHW型柴油机驱防洪排涝水泵性能范围:

流量: 50-4500米/时

扬程: 3-20米

2、特点:

结构简单、使用可靠、装拆方便、体形小、重量轻、流量大、效率高。

3、传动方式:

有直联传动和皮带传动两种。常用动力机是电动机和柴油机,订货时应注明

动力机的型号(功率、转速),以便确定皮带轮或联轴器的规格。

4、水泵转向:

从水泵进口看,叶轮为逆时针旋转( 650GHW-7S为顺时针旋转)。

5、型号说明:以300GHW-7S为例:

300泵径、出口直径。单位:毫米

GHW柴油机驱防洪排涝水泵。

7-设计扬程。单位:米

S-结构形式(前、后开门结构)。

6、采用标准GHW型泵采用GBIT13008、JBT6667 标准设计、制造、验收。

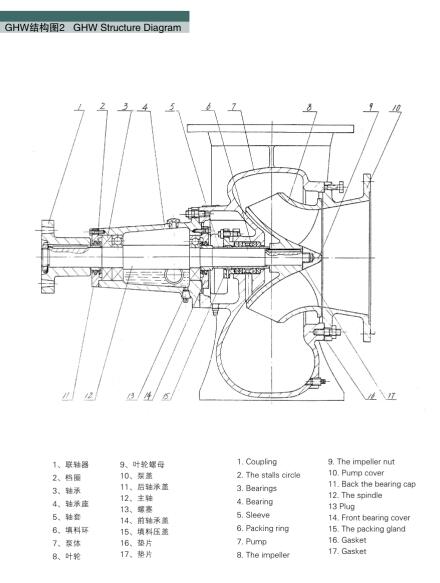

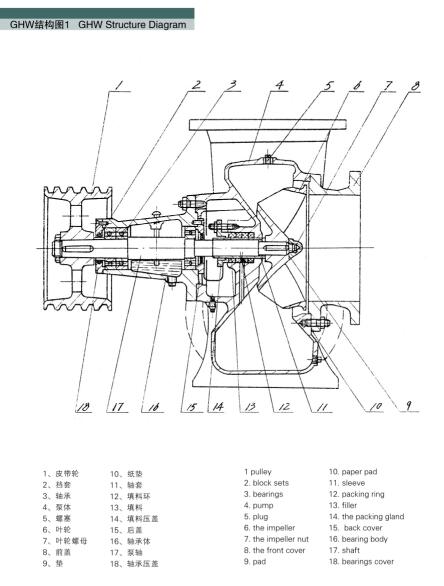

二、结构和使用

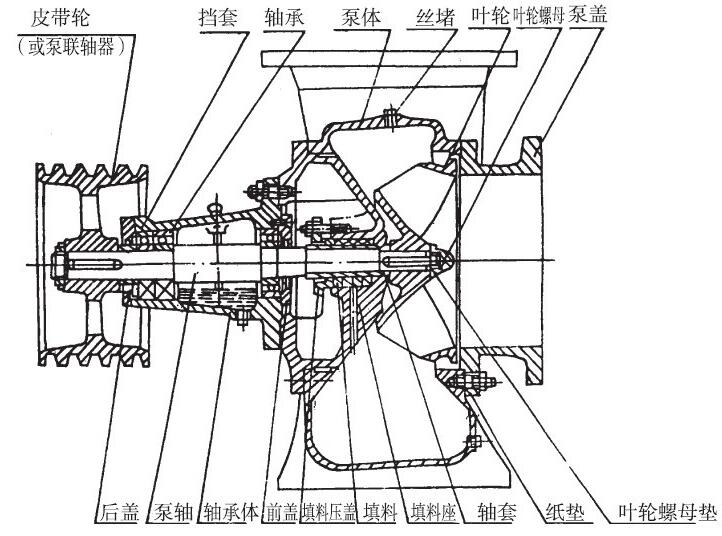

1、GHW型柴油机驱防洪排涝水泵主要南泵盖、叶轮、泵体、泵轴、轴套、填料座及轴承体(轴承架)等主要零件构成,采用前、后开门的结构形式

2、泵盖分别与泵体和进水管相接。泵盏平面与叶轮平面之间应有适当间隙。间隙过小,易产生摩擦;间隙过大,会导致泵体内压力水大量回流,使泵的效率降低。实际使用的适宜间隙为0.3 -0.7毫米(将泵轴推向泵的进口端测量),间隙可用增减纸垫厚度来调整。

3、200GHW混流泵采用填料密封结构。其作用是防止空气吸人泵内和防止水从泵内过多地沿轴流出。

4、轴套用以保护泵轴,磨损后可及时更换。

5、泵轴用单列向心球轴承支承。轴承可用润滑油润滑,油量应控制在油标杆的标线间,也可用润滑脂润滑--可在装配水泵时加入, 使用中通过折装前盖和后盖来补充。

6、泵体上端的螺孔,用于加灌引水或联接真空泵抽气引水,下端的螺孔用于放水。

7、为扩大泵的使用范围,满足用户不同要求,可换用不同性能的叶轮。

8、200GHW型泵的附件有进、出口定弯、活弯、底阀、皮带或联轴器。

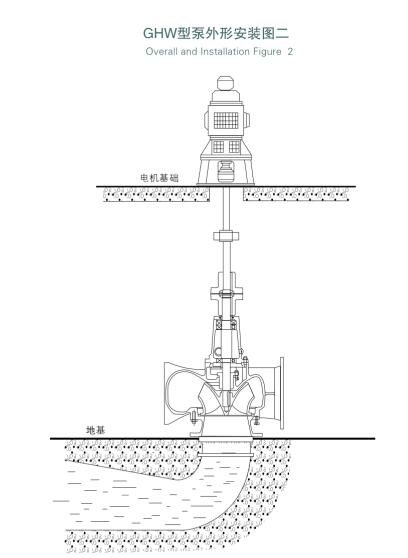

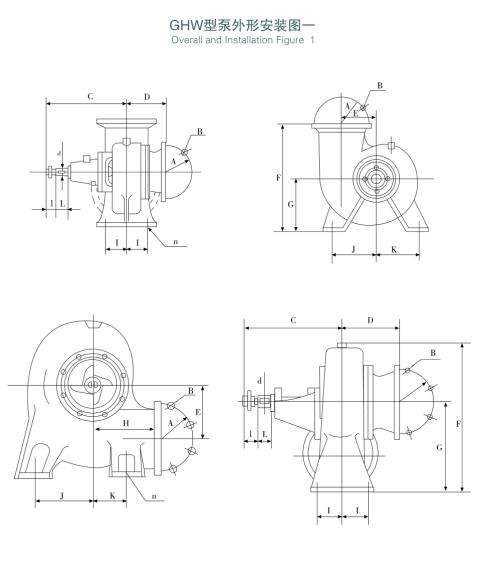

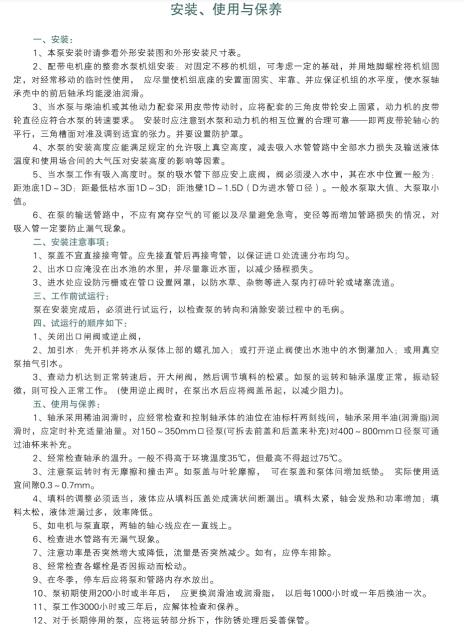

五、泵的安装

GHW型泵有全落井、半落井和落地式三种安装形式,其中半落井安装有时可

减少落地安装吸程高和因进水管路长而增加的损失。


柴油机驱防洪排涝水泵(图1)

柴油机驱防洪排涝水泵(图2)

柴油机驱防洪排涝水泵(图3)

柴油机驱防洪排涝水泵(图4)

柴油机驱防洪排涝水泵(图5)

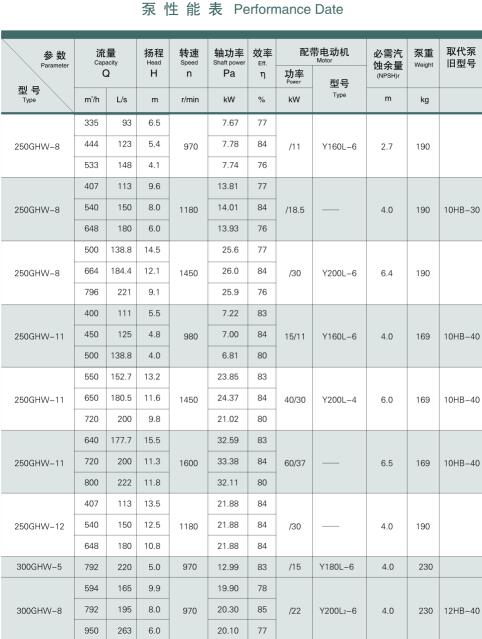

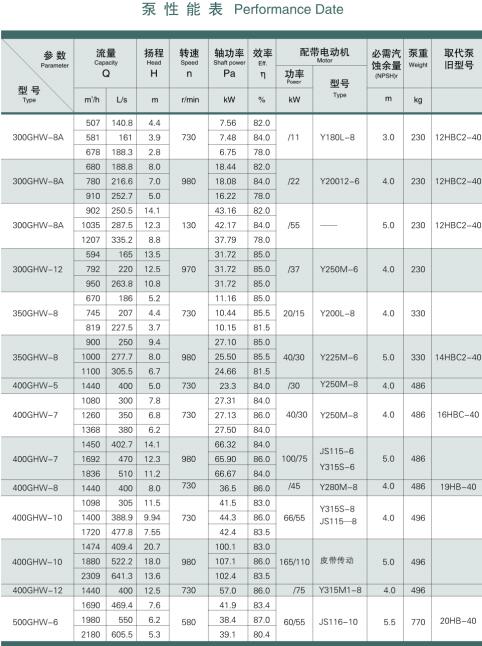

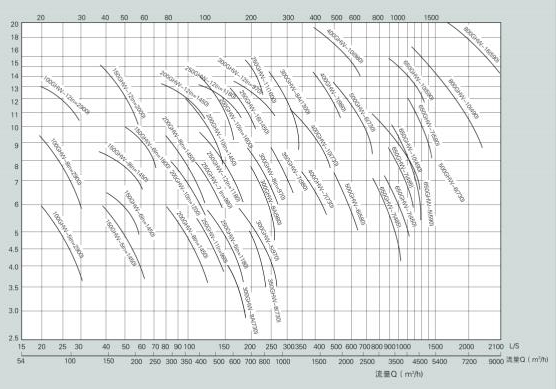

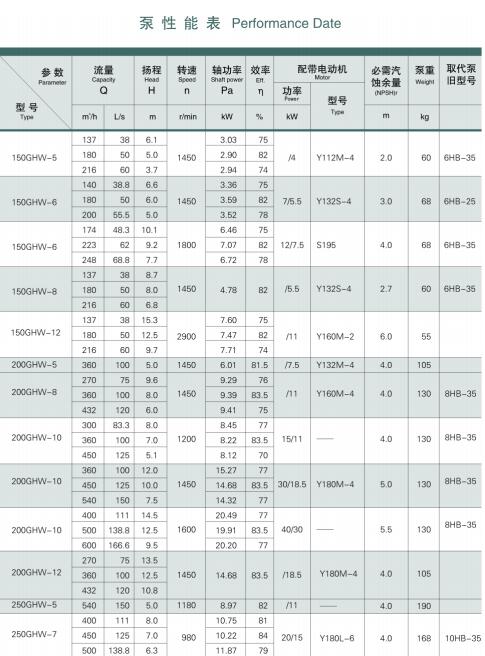

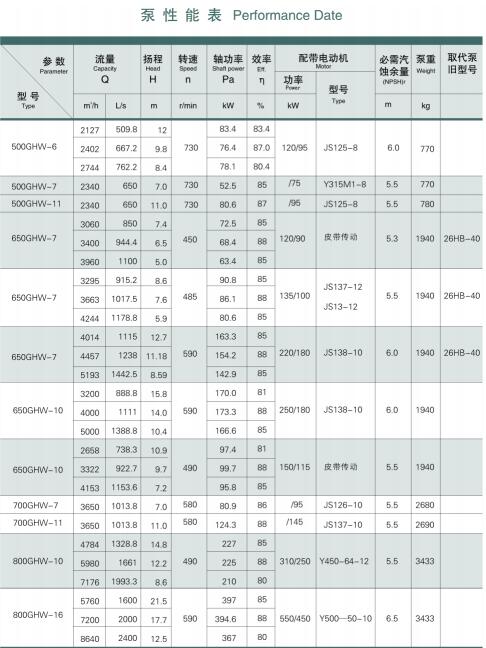

型号参数:

柴油机驱防洪排涝水泵(图1)

柴油机驱防洪排涝水泵(图2)

柴油机驱防洪排涝水泵(图3)

柴油机驱防洪排涝水泵(图4)

柴油机驱防洪排涝水泵(图5)


群发询价:

1、安装原则:


(1)水泵的安装高度:上水位不应高于轴承下端,下水位取决于泵的允许吸上


真空度(应减去管路损失)。


(2)水泵应尽可能靠近水源,以缩短进水管路,减少管路损失。


(3)管路应尽量直和短。-般在进水口用一 -只90° 或33°弯管,水泵底脚基


础斜浇,可省去出水弯管。


2、注意事项:


(1)用皮带传动时,水泵和动力机的皮带轮应对正。皮带轮和皮带外要设安全


罩。


(2)泵盖-般不宜直接连弯管,应先接直管后再接弯管,以保证进口处流速分布


均匀。


(3)管路各连接法兰间,应加橡胶垫或石棉线,以防漏气、漏水。


(4)进水管伸人进水池的位置应合适,进水管口距河底一般为1D-3D,进水管口


距枯水面一般为1D-3D,进水管距进水池壁一般为(1-1. 5)D(D为进水管口


径),小泵取大值,大泵取小值。


(5)出水口应淹没在出水池的水里,并尽量靠近水面,以减少扬程损失。


(6)进水口前应设有网罩,以防水草杂物进入泵内打碎叶轮或堵塞流道。


(7泵装在船上使用并采用润滑油(稀油)润滑时,应考虐到泵在抽上水时引起:


的船头压低或船身倾侧,必须保证泵轴在运行中保持水平位置,以免轴承因


缺油而损坏。


(8)650HW型泵采用单列向心推力球轴承,必须保证有适宜的轴向游动间隙,


使轴承有良好的承载能力和使用寿命。

六、使用和保养


1、试车:


泵在安装完成后,需进行试运转,以检查泵的转向和消除安装中存在的问题。


2、开车顺序:


(1)关闭出口闸阀或止阀。


(2)加引水:将水从泵体顶端的螺孔加入,或打开逆止阀,使出水池中的水倒


灌加水,或接用真空泵抽气引水(当真空泵抽出泵内空气,抽出水后,即可开


动水泵和停止真空泵)。


(3)当动力机达到正常转速后,开大闸阀,然后调节填料的松紧。如泵的运


转和轴承温度正常,振动轻微,则可继续运行(使用逆止阀,在出水后应将阀


盖吊起,以减少阻力)。


3、使用与保养;


(1)轴承采用稀油润滑时,应经常检查和控制轴承体的油位在油标杆二根标线


问;轴承采用润滑脂润滑时,应定时补充油量。对100 - 350HW型泵拆去前盖


和后盖来补充,对400 - 650HW型泵可通过油杯来补充。


(2)经常检查轴承的温升。一般不得高于环境温度40飞,温度不得超过80C。


(3)注意泵运转时有无摩擦和撞击声。如泵盖与叶轮摩擦,可在泵盖和泵体间


增加纸垫。实际使用间隙0.3-0.7毫米。


(4)填料的调整必须适当,液体应从填料压盖处成滴状间断漏出。填料太紧,


轴会发热和功率增加;填料太松,液体泄漏过多,效率降低。


(5)如电机与泵直联,两轴的轴心线应在-直线上。


(6)检查进水管路有无漏现象。


(7)注意功率是否突然增大或降低,流量是否突然减少,如有,应停车排除。


(8)经常检查各螺栓是否因振动而松动。


(9)在冬季,停车后应将泵和管路内存水放出。


(10)泵初期使用200小时或半年后,应更换润滑油(脂)。以后每1000小时或一


年后换油一-次。


(I)原工作3000小时或三年后,应解体检查和保养。


(12)对于长期停用的泵,应将运转部分拆下,作防锈处理后妥善保管。
